Ślimakowy odwadniacz OS-230

Ślimakowy odwadniacz OS-230 to urządzenie przeznaczone do mechanicznego przetwarzania materiałów organicznych i odpadów o wysokiej wilgotności. Dzięki zastosowaniu układu ślimakowego oraz sita szczelinowego umożliwia ciągłe oddzielanie cieczy od materiału stałego bez konieczności stosowania koagulantów i środków chemicznych.

W zależności od rodzaju i właściwości surowca końcowa wilgotność frakcji stałej może wynosić do 60%. Urządzenie pozwala również regulować intensywność procesu oraz dostosować warunki pracy do parametrów przetwarzanego materiału.

Zasada działania

Materiał o wilgotności około 85–95% trafia do komory roboczej, gdzie jest transportowany przez obracający się ślimak wzdłuż sita szczelinowego. Podczas przemieszczania surowca następuje mechaniczne oddzielanie frakcji ciekłej od stałej.

Frakcja ciekła przechodzi przez szczeliny sita i jest odprowadzana z urządzenia. Frakcja stała pozostaje wewnątrz komory, gdzie jest stopniowo zagęszczana, a następnie kierowana do wylotu.

Niewielki odstęp pomiędzy ślimakiem a sitem wspomaga oczyszczanie powierzchni filtracyjnej i ogranicza ryzyko jej zatykania, zapewniając stabilne warunki pracy.

Regulacja stopnia odwadniania

OS-230 wyposażony jest w mechanizm dociskowo-zamykający z regulacją za pomocą pokrętła i przeciwwag. Pozwala to dostosować ciśnienie w komorze roboczej do właściwości przetwarzanego materiału.

Zwiększenie docisku umożliwia uzyskanie intensywniejszego odwadniania i niższej wilgotności frakcji stałej. Zmniejszenie docisku zwiększa natomiast przepustowość urządzenia.

Rozwiązanie to pozwala na regulację parametrów pracy w zależności od rodzaju i właściwości surowca.

Konstrukcja i wykonanie

Ślimak oraz kluczowe elementy robocze wykonane są ze stali nierdzewnej, dzięki czemu urządzenie jest przystosowane do pracy z wilgotnymi materiałami oraz w wymagających warunkach eksploatacyjnych.

Niska prędkość obrotowa ślimaka pozwala na cichą pracę oraz ogranicza zużycie energii elektrycznej.

System sterowania

Odwadniacz wyposażony jest w szafę sterowniczą zapewniającą podstawowe zabezpieczenia układu, w tym:

• zabezpieczenie przed przeciążeniem,
• zabezpieczenie przed upływem prądu,
• zabezpieczenie przed spadkiem napięcia.

Zastosowanie

Ślimakowy odwadniacz OS-230 może być wykorzystywany do separacji i odwadniania różnych materiałów o wysokiej zawartości wody, m.in.:

• obornika bydlęcego i świńskiego,
• pomiotu drobiowego,
• wysłodków buraczanych,
• młóta browarnianego,
• wywaru gorzelnianego,
• odpadów przemysłu mięsnego,
• odpadów przemysłu spożywczego,
• odpadów przemysłu papierniczego.

Urządzenie może również stanowić element instalacji wykorzystywanych do przygotowania materiału do produkcji kompostu, ściółki lub paliwa.

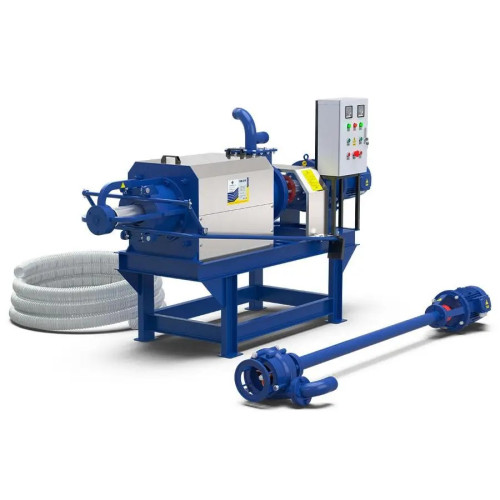

W standardowej konfiguracji OS-230 dostarczany jest z:

• szafą sterowniczą,
• wężem karbowanym o długości 10 m,
• rurą do poboru surowca o wymiarach 180 × 45 cm.

Dane techniczne

• Wymiary (D × S × W): 2300 × 900 × 1400 mm
• Masa: 520 kg
• Moc: 5,5 + 3 kW
• Napięcie: 380–400 V
• Wydajność: 10–12 m³/h
• Średnica wewnętrzna filtra: 230 mm
• Średnica króćca wlotowego: 76 mm
• Średnica króćca przelewowego: 76 mm
• Średnica rury spustowej: 110 mm
• Materiał ślimaka: stal nierdzewna

OS-230 to rozwiązanie do ciągłego mechanicznego przetwarzania materiałów o wysokiej wilgotności. Regulowany mechanizm dociskowy pozwala dostosować pracę urządzenia do właściwości surowca i oczekiwanych parametrów frakcji stałej, a konstrukcja ze stali nierdzewnej sprawdza się w wymagających warunkach eksploatacyjnych.
